穴加工

work

微細孔加工、多数孔加工、深穴加工、異形穴加工と様々な用途で使用される穴加工を行っています。繊維ノズル、Tダイ、樹脂押出ノズル、噴射ノズル、ディスペンサーノズル、吸着ノズル、位置決め用の穴、熱電対用やセンサー用穴。

微細孔加工は0.01㎜からの穴加工が可能。JAXAからインコネル64チタンにΦ0.01㎜の穴加工の依頼にも対応したことがあります。難削材等の穴加工、1m以上の大物ワークなどに穴加工がしたいけど、出来るところがみつからない、穴の面粗さが上がらなくて困っている、バリがでないように加工したいなどといったご要望にもお応えします。

穴加工の品目

微細穴加工

Φ0.01㎜ の 微細穴加工、w0.05㎜ の 微細 スリット の 加工 が 可能 です。

穴加工 の 詳細 は ” 穴あけ 早見表 " を ご覧 ください。

様々 な 用途 で 使用 される 細穴 加工 を 行っています。繊維ノズル 、 メルトブローンノズル 、ブレーカープレート 、 樹脂押出ノズル 、 噴射ノズル 、 ディスペンサーノズル 、 吸着ノズル 、 位置決め用の穴 、 熱電対用 や センサー用穴 、 10000穴以上 の 多数穴 加工 、 細穴 加工 は Φ0.01㎜ から 加工可能 です。

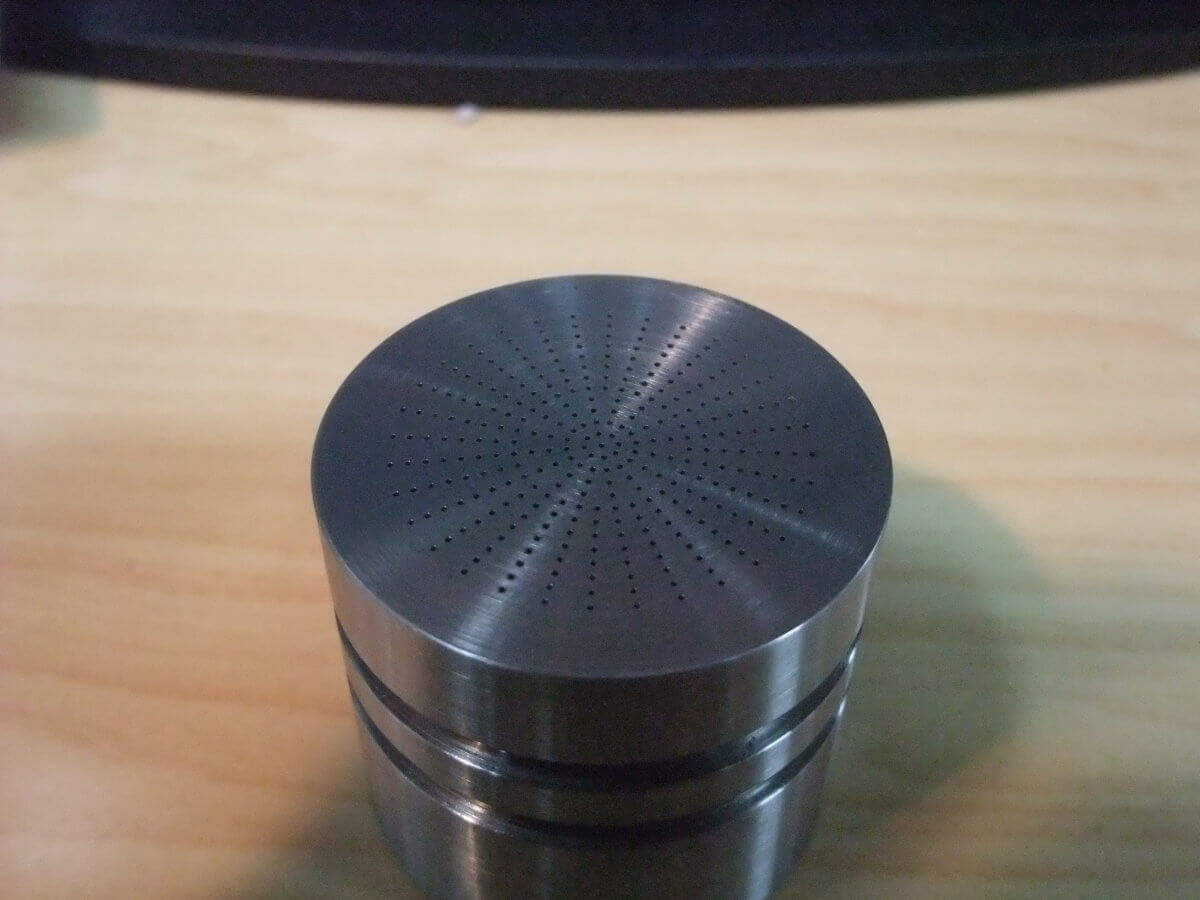

細穴
細穴加工
ディスペンサーノズル
ディスペンサーノズル

ディスペンサーノズル は、 半導体 製造 に 使用 される 精密塗布 に 欠かせない ノズル です。 Φ0.1㎜ ±0.005 の 超硬 ディスペンサーノズル の 製作 を 行いました。

ディスペンサーノズル
ディスペンサーノズル断面

内部 は 接着剤 の 流動性 が 必要なため 、内面は鏡面加工しますが、 鏡面前 に 断面 を 確認しました。

スリット
スリット

弊社では 0.05㎜から の スリット加工 が 可能 です。

微細 スリット が 必要な ノズル など の 製作を しております。

多数穴

多数穴 加工 は、どれだけ 効率よく 加工 できるかが 重要 で、それによって コスト が 大幅 に 変わります。

ブレーカープレート
ブレーカープレート

ブレーカープレート は 、 スクリュー の 先端 と 金型 の 間に金網 と共に 入れて 、 材料中 の 異物 を 濾過 する 目的と、 シリンダ内部 の 背圧流 が 増加 し、 それによって 、樹脂 の 混練効果 を 大きくし 、せん断 発熱が 大きくなり 混錬分散 効果を 上げる 目的で 使用されています。

耐食性 に 優れた ハステロイ の ブレーカープレート の 製作 も 行っております。

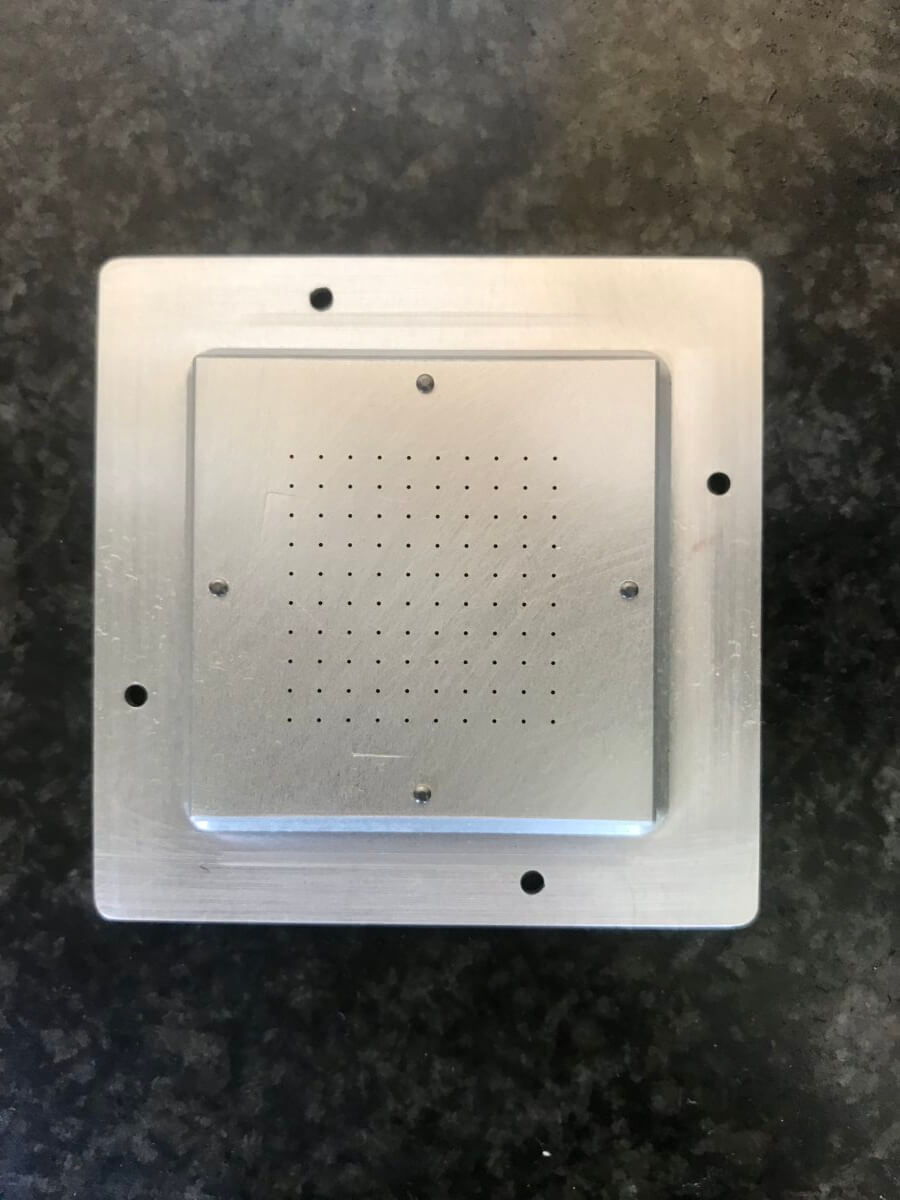

吸着プレート
吸着プレート

吸着プレートは、空気 を 吸い込んで、ワーク を 固定するために 使用される プレート です。Φ1㎜ 以下 の 細穴 加工 が 多数穴 必要になります。

深穴

細くて 長い 深穴 加工 は、細穴 放電加工 、ガンドリル 、 電解加工 など の 方法を 選択します。 熱電対 や 、 冷却用の 穴などの 加工を 行って おります。

ガスタービン冷却孔
ガスタービン冷却孔

高温 にさらられる ガスタービン は 冷却用 の深穴 が 開いています。

異形状穴

長孔や、スリット穴、上位異形状の穴、テーパー穴など、様々な穴の形状を加工することが可能です。

穴あけ早見表

HRC45以下
機械加工
速くて、安くて、綺麗。硬い材質は加工が難しい。
穴径(mm) 最大穴深さ(mm)
0.01 0.07
0.02 0.15
0.03 0.5
0.04 0.7
0.05 1.0
0.06 1.1
0.07 1.3
0.08 1.5
0.09 1.7
0.1 2.4
0.15 3.9
0.2〜0.24 5.9
0.25〜0.29 6.9
0.3〜0.34 8.9
0.35〜0.39 9.9
0.4〜0.6 11.9
0.6〜0.99 14.9
1〜1.29 19.9
1.3〜1.59 24.9
1.6〜2.69 31.9
2.7〜3 39.9
3〜 40〜
HRC45以上
細穴加工
速くて安い貫通穴なら微細加工。真円度がでにくい。
穴径(mm) 最大穴深さ(mm)
0.1~1 5~50
1~3 50~280

放電加工
綺麗で深い。微細、止まり穴なら放電加工。加工時間が長い。
穴径(mm) 最大穴深さ(mm)
0.02~0.1 0.1~1
0.1~1 1~30
1~3 30~280
3~5 280
5~10 280
10〜150程度 500〜750
